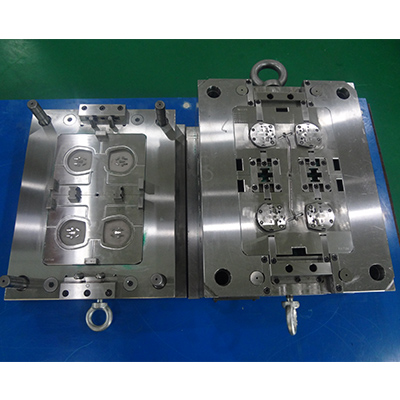

Stampo alloggiamento caricatore adattatore 496/90-1

Nome dello stampo: stampo dell'alloggiamento del caricatore dell'adattatore

Materiale della parte: PC

Dimensioni del prodotto: 58.3*57.9*8.6mm

Descrizione del prodotto: alloggiamento del caricatore dell'adattatore UK

Cavità dello stampo: 4 cavità

Dimensioni stampo: 400*450*343MM

Macchina per iniezione adatta: 160 ton

Acciaio della cavità dello stampo: ASSAB8407

Sistema di iniezione di stampi: corridore freddo con cancello a tunnel

Sistema di espulsione dello stampo: perno di espulsione

Tempo di ciclo dello stampo: 26

Ciclo di vita dello stampo: 500,000

Tempo di consegna: 60 giorni

Caratteristiche dello stampo: 8 cursori

Lo stampo adattatore è anche uno stampo per caricabatterie ca, HanKing ha realizzato molti di tali stampi. Per lo stampo dell'adattatore o lo stampo del caricatore ca, l'aspetto è importante e la dimensione della parte.

Quali problemi vanno evidenziati nel design degli utensili?

Prima, possiamo scegliere la linea di separazione della parte, la linea di separazione nel lato della cavità e la linea di separazione nel lato centrale ed è molto importante ottenere l'approvazione dei clienti per la linea di separazione.

Il designer di stampi deve scegliere la posizione del cancello e il diametro del cancello adatti in base alla struttura del prodotto e alle esigenze dei clienti. Per questo stampo per caricabatterie, normalmente ti consiglio di utilizzare il cancello a punta.

Come rilasciare l'adattatore in plastica dallo stampo richiede anche un'accurata valutazione da parte del designer. I designer devono studiare accuratamente la struttura del prodotto, utilizzando cursori, sollevatori e meccanismi di espulsione per aiutare il prodotto a uscire senza intoppi dalla cavità dello stampo.

Punte di produzione: angolo di intercettazione lungo la direzione di spostamento del cursore e lucidatura dell'acciaio lungo la direzione della rimozione del prodotto.

Quando alcune aree rendono la difficoltà di espulsione dello stampo, trova la soluzione e invia una proposta al cliente.

• Prova a realizzare l'inserimento nell'area complessa e a controllare la linea divisa del perno di inserimento con i clienti.

• Uso ragionevole del perno di espulsione, manicotto di espulsione, lama di espulsione, meccanismi ecc., la distribuzione del perno di espulsione dovrebbe essere uniforme e bilanciata.

• La trama e lo smalto sono diversi nella cavità e nel nucleo dello stampo.

• La maggior parte delle volte, il disegno della parte in plastica dal cliente non è progettato con un angolo di tiraggio, si dovrebbe proporre di aumentare l'angolo di tiraggio all'interno della gamma permissiva.

• Dovrebbe essere messo sulla superficie inferiore per evitare il segno del lavandino a causa dello spessore della parete dei pilastri.

• Il designer dovrebbe controllare se le costole o i fori non sono in grado di mettere il perno di espulsione.

• L'acciaio affilato è da evitare.

Stampo HanKingHa un'eccellente esperienza nello stampo del caricatore dell'adattatore, abbiamo realizzato uno stampo adattatore per diversi standard nazionali, un buon raffreddamento ad acqua per ottenere la bella superficie della parte e un'espulsione automatica.
