Stampo a spina

Nome dello stampo: stampo per tassello a iniezione di plastica

Materiale della parte: PBT GF15

Dimensioni del prodotto: 45.4*19.6*52.7mm

Descrizione del prodotto: versione Plug CH

Cavità dello stampo: 4 cavità

Dimensioni stampo: 392*300*335 MM

Macchina per iniezione adatta: 90 ton

Acciaio della cavità dello stampo: ASSAB8407

Sistema di iniezione di stampi: cancello a film a canale freddo

Sistema di espulsione dello stampo: perno di espulsione

Tempo di ciclo dello stampo: 25

Ciclo di vita dello stampo: 1,000,000

Tempo di consegna: 30 giorni lavorativi

Prezzo: 3000-10000

Caratteristiche dello stampo: due core

Stampo per tappi ad iniezione di plastica con due nuclei, produttore di stampi per tappi a muro ad iniezione di plastica di alta qualità in cina, HanKing ha esperienza in diversi paesi stampo per tappi di plastica, stati uniti, svizzera, italia, Asia, Australia, ecc.

Lo abbiamo chiamato uno stampo a spina, è in realtà separato dal caricatore dell'adattatore, è uno stampaggio di inserti, lo daremo l'inserto del perno in metallo che sarà inserito nello stampo.

Per questo tipo di stampo, la linea di separazione non è complessa ma abbiamo ancora bisogno di essere confermato dal cliente. Come parte di assemblaggio interno, l'aspetto non è particolarmente importante, possiamo utilizzare un canale freddo per risparmiare sui costi dello stampo. E la parte non è grande e spessa, quindi il cancello del film è consigliato per l'uso.

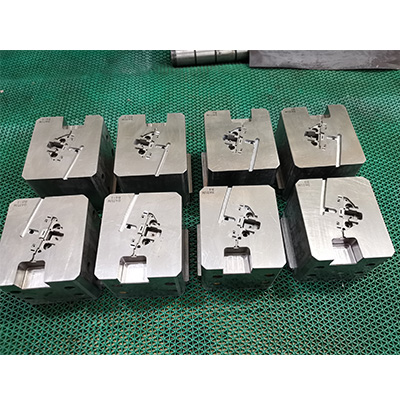

Secondo la struttura della parte, abbiamo la proposta di avere 4 cursori, ogni lato due cursori.

• Controlla la linea divisa dei cursori, inserisce la linea divisa con i clienti.

• Cerca di bilanciare la posizione del perno dell'inserto.

• Crea un sistema di espulsione uniforme significa la forma del perno di espulsione, le dimensioni, l'equilibrio delle posizioni.




Dovrebbe essere preso in cura di questo se i cursori hanno un angolo di tiraggio lungo la direzione di spostamento dello scorrevole, l'analisi dell'angolo di tiraggio dovrebbe anche essere controllata per la cavità e il lato centrale, normalmente l'angolo di tiraggio non è inferiore a 1 grado.

Quando i designer fanno l'analisi dello spessore della parete, se lo spessore della parete è irregolare, si prega di contattare il project manager, il project manager lo discenderà con il cliente se il segno del lavandino è accettabile. In ogni caso, anche i clienti accettano il marchio del lavandino, possiamo provare a eliminare il segno del lavandino il più possibile, il project manager dovrebbe fare il meglio e migliorare i parametri di iniezione per evitare problemi di segni di lavello durante le prove di stampo.

La forma della parte è irregolare, dovrebbe essere chiamata a forma di striscia sottile, questo tipo di parte è spesso piegato dopo lo stampaggio a causa della mancanza di supporto in plastica, I designer devono pensare alla soluzione su come migliorare il raffreddamento.
